产品描述


高价收购二手1平方全焊接板式换热器,回收二手2平方全焊接板式换热器,收购二手3平方全焊接板式换热器,转让二手4平方全焊接板式换热器,板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下,其传热系数比管式换热器高3-5倍,占地面积为管式换热器的三分之一,热回收率可高达90%以上。
i. 热损失小;
板式换热器只有传热板的外壳板暴露在大气中,因此散热损失可以忽略不计,也不需要保温措施。而管壳式换热器热损失大,需要隔热层。
j. 容量较小;
约为管壳式换热器的10%~20%。
k. 单位长度的压力损失大;
由于传热面之间的间隙较小,传热面上有凹凸,因此比传统的光滑管的压力损失大。
l. 不易结垢;
由于内部充分湍动,所以不易结垢,其结垢系数仅为管壳式换热器的1/3~1/10.
m. 工作压力不宜过大,介质温度不宜过高,可能发生泄露;
板式换热器采用密封垫密封,工作压力一般不宜超过2.5MPa,介质温度应在低于250℃以下,否则有可能泄露。
l. 易堵塞;
由于板片间通道很窄,一般只有2~5mm,当换热介质含有较大颗粒或纤维物质时,容易堵塞板间通道。
基本分类
一般情况下,我们主要根据结构来区分板式换热器,也就是根据外形来区分,可分为四大类:①可拆卸板式换热器(又叫带密封垫片的板式换热器)、②焊接板式换热器、③螺旋板式换热器、④板卷式换热器(又叫蜂窝式换热器)。
其中,焊接板式换热器又分为:半焊接板式换热器、全焊接板式换热器、板壳式换热器、钎焊板式换热器。
经常用到的分类还有以下:
1 根据单位空间内的换热面积的多少,板式换热器属于紧凑式换热器,主要是与管壳式换热器进行比较,传统的管壳式换热器占地较大。
2 根据工艺用途,又有不同的叫法:板式加热器、板式冷却器、板式冷凝器、板式预热器;
3根据流程组合,分为单程板式换热器和多程板式换热器;
4 根据两种介质的流动方向,分为顺流(并流)板式换热器、逆流板式换热器、交叉流(横流)板式换热器,后两者用的比较多;
5 按照流道的间隙大小,分为常规间隙板式换热器和宽间隙板式换热器;
6 按照波纹,板式换热器有更详细的分别,不再累述,请参考:板式换热器板片波纹形式。
7 按照是否是成套产品,可分为单机板式换热器、板式换热器机组。

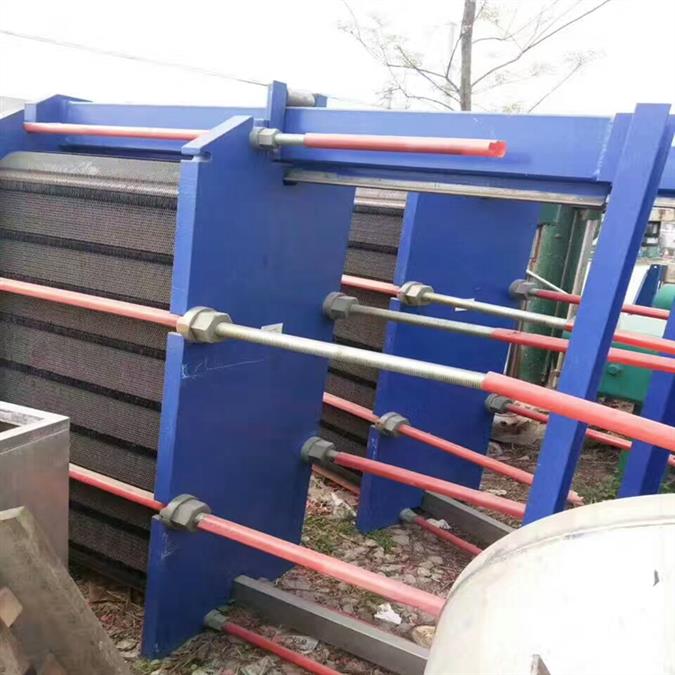

二手180平方全焊接板式换热器厂家直销
冶金行业
铝酸盐母液的加热和冷却,冷却铝酸钠,炼铝轧机润滑油冷却。
机械制造业
各种淬火液冷却,冷却压力机、工业母机润滑油,加热发动机用油。
食品工业
制盐,乳品,酱油,醋的杀菌、冷却,动植物油加热、冷却,啤酒生产中啤酒、麦芽汁的加热冷却,制糖,明胶浓缩,杀菌、冷却,制造谷氨酸钠。
纺织工业
各种废液热回收,沸腾磷化纤维的冷却,冷却粘胶液,醋酸和酸醋酐的冷却,冷却碱水溶液,粘胶丝的加热和冷却。
造纸工业
冷却黑水,漂白用盐、碱液的加热、冷却,玻璃纸废液的热回收,加热蒸煮酸,冷却氢氧化钠水溶液,回收漂白张纸的废液,排气的凝缩,预热浓缩纸浆似的废液。
集中供暖
热电厂废热区域供暖,加热生活用水,锅炉区域供暖。
油脂工业
加热、冷却合成洗涤剂,加热鲸油,冷却植物油,冷却氢氧化钠,冷却甘油、乳化油。
电力工业
发电机轴泵冷却,变压器油冷却。
船 舶
柴油机,冷却器,卸套水冷却器,活塞冷却器,润滑油冷却器,预热器,海水淡化系统(包括多级及单级)。
海水养殖育苗
配套锅炉给育苗海水升温已节约煤炭的使用,从而节能环保提高效率。
其 他

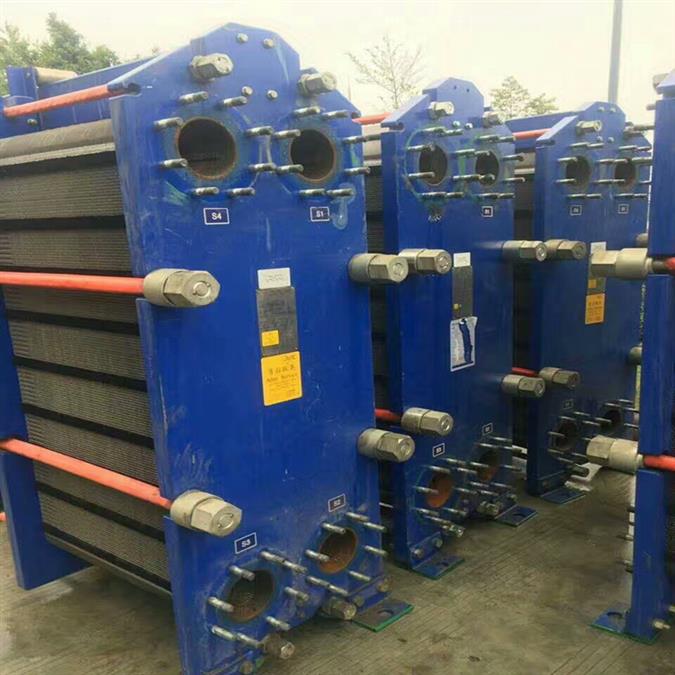

二手180平方全焊接板式换热器厂家直销
计算方法
关于传热系数和压降的计算,由各个厂家产品的性能曲线计算得到。性能曲线(准则关联式)一般来自于产品的性能测试。对于缺少性能测试的板型,也可通过参考尺寸法,根据板型的特性几何尺寸获得板型的准则关联式,国际上的一些通用软件均采用这种方法。
选型软件
关于板式换热器的选型软件,一般各自厂家根据自己的板型都有自己的选型软件。国际上通用的软件有HTRI,HTFS等。通用的计算软件公开的很少,国内一些如换热支持提供了提供了板式换热器的在线计算软件,可供参考使用。
结构原理编辑
板式换热器结构图拆解
板式换热器结构图拆解
可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔,四周通过垫片密封,并用框架和压紧螺旋重叠压紧而成,板片和垫片的四个角孔形成了流体的分配管和汇集管,同时又合理地将冷热流体分开,使其分别在每块板片两侧的流道中流动,通过板片进行热交换。
设计特点
1、高效节能:其换热系数在3000~4500kcal/m2·°C·h,比管壳式换热器的热效率高3~5倍。
2、结构紧凑:板式换热器板片紧密排列,与其他换热器类型相比,板式换热器的占地面积和占用空间较少,面积相同换热量的板式换热器仅为管壳式换热器的1/5。
3、容易清洗拆装方便:板式换热器靠夹紧螺栓将夹固板板片夹紧,因此拆装方便,随时可以打开清洗,同时由于板面光洁,湍流程度高,不易结垢。
4、使用寿命长:板式换热器采用不锈钢或钛合金板片压制,可耐各种腐蚀介质,胶垫可随意更换,并可方便在、拆装检修。
5、适应性强:板式换热器板片为独立元件,可按要求随意增减流程,形式多样;可适用于各种不同的、工艺的要求。
6、不串液,板式换热器密封槽设置泄液液道,各种介质不会串通,即使出现泄露,介质总是向外排出。
应用范围
板式换热器已广泛应用于冶金、矿山、石油、化工、电力、医药、食品、化纤、造纸、轻纺、船舶、供热等部门,可用于加热、冷却、蒸发、冷凝、杀菌消毒、余热回收等各种情况。
太阳能利用
参与太阳能集热板中传热介质乙二醇等防冻液热量交换过程,以达到利用太阳能目的。
化学工业
制造氧化钛、酒精发酵、合成氨、树脂合成、制造橡胶、冷却磷酸、冷却甲醛水、碱炭工业、电解制碱。
钢铁工业
冷却淬火油,冷却电镀用液、冷却减速器润滑油、冷却轧制机、拉丝机冷却液。

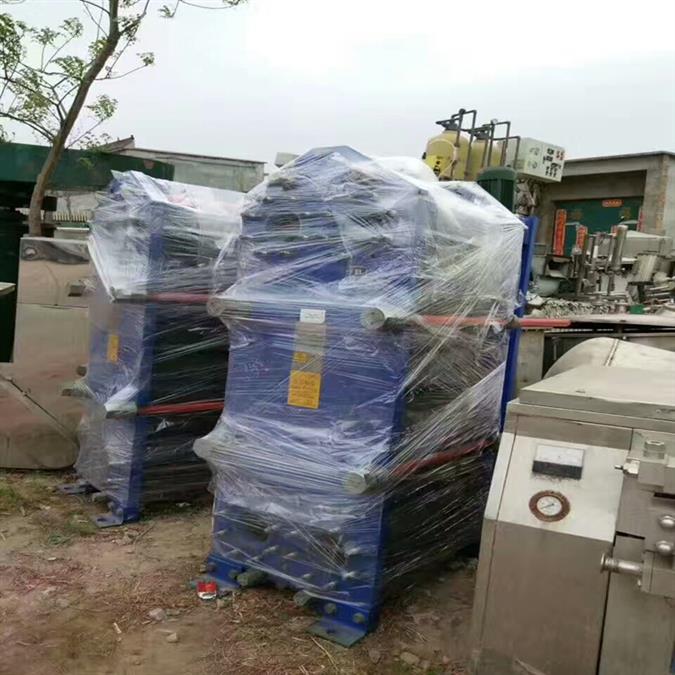

二手180平方全焊接板式换热器厂家直销
